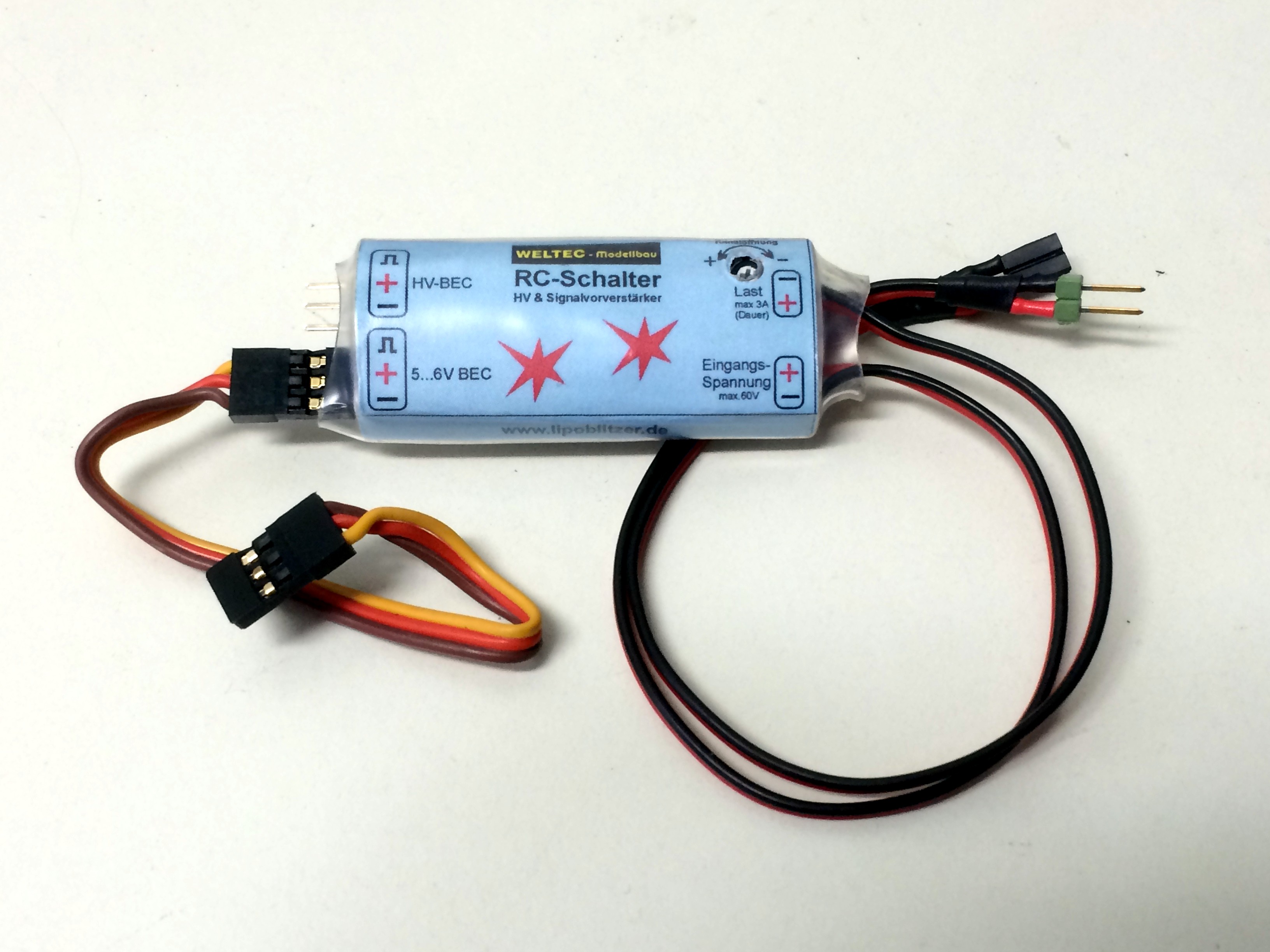

neuer kleiner universeller RC-Schalter zum einfachen Schalten von Verbrauchern im Modell...

mit intergiertem Signalverstärker auch bei älteren FASST-Empfängern keine Probleme mehr.

Diese Version ist nun auch bei Verwendung von Graupner-HoTT und auch für HV-BEC geeignet!

Masse ca. 7g

 Der Anschluss erfolgt an einen freien Kanal im Empfänger, der dann über einen Schalter / Taster in der Fernsteuerung geschaltet werden kann. Ich schalte damit z.B. meinen Landescheinwerfer im LOGO 600...

Die Schaltung arbeitet mit einem 4001, der wiederum ein MOSFET ansteuert. Ein Einstellregler dient zur Einstellung der Schaltschwelle bei verschiedenen Regleröffungen.

Die Masse beträgt gerade mal 16g. Die Abmessung des Bausteins beträgt ca. 63x24x12mm.

max. Schaltspannung 60V max. Schaltstrom 20A, 3A (Dauer), der gesamte Kanalöffnungsbereich ist einstellbar.

Wird der Verbraucher direkt aus dem BEC betrieben (also z.B. Landescheinwerfer), dann bitte dies gleich mit angeben. In diesem Fall wird dann die BEC-Leitung gleich als Spannungseingang benutzt und eine "Kabelei" entfällt...
